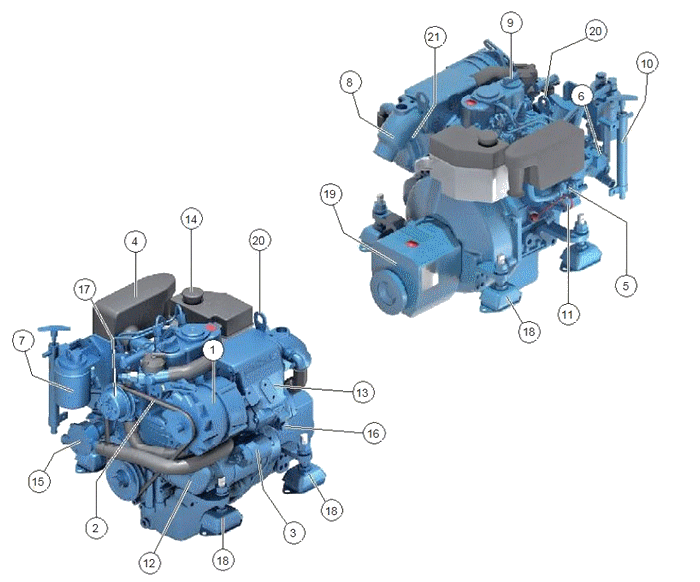

Les principaux organes du moteur

moteur

1. Alternateur
2. Courroie de l’alternateur
3. Démarreur
4. Filtre à air
5. Pompe à injection
6. Commande d’accélération
7. Filtre à gazole
8. Sortie d’échappement
9. Orifice de remplissage d’huile
10. Pompe de vidange d’huile
11. Jauge d’huile
12. Filtre à huile
13. Échangeur de chaleur
14. Orifice de remplissage liquide de refroidissement
15. Pompe à eau de mer
16. Bouchon de vidange échangeur
17. Pompe liquide de refroidissement
18. Suspensions souples
19. Transmission
20. Anneaux de levage
21. Anode sacrificielle

Certains équipements peuvent ne pas faire partie de votre moteur. Les moteurs équipés d’un système de refroidissement par Keel Cooling ne sont pas équipés de pompe à eau de mer.

Source : Nanni Industries SAS - Moteurs Diesel Marin
